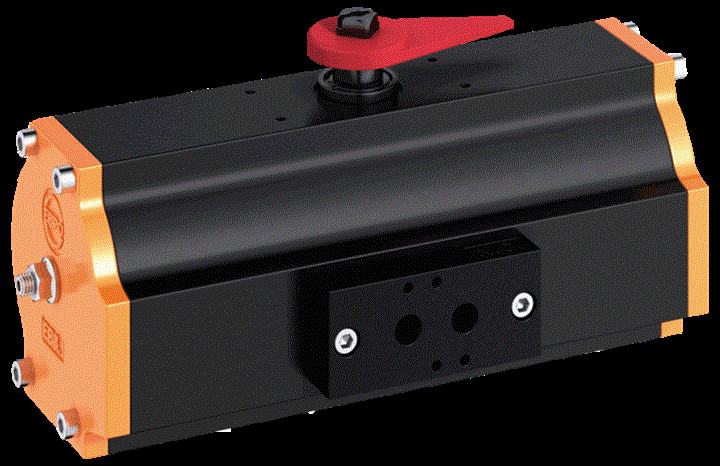

执行器

产品详情

详细描述

   执行器是自动控制系统中必不可少的一个重要组成部分。它的作用是接受控制器送来的控制信号,改变被控介质的大小,从而将被控变量维持在所要求的数值上或一定的范围内。执行器按其能源形式可分为气动、液动、电动三大类。气动执行器用压缩空气作为能源,其特点是结构简单、动作可靠、平稳、输出推力较大、维修方便、防火防爆,而且价格较低,因此广泛地应用于化工、造纸、炼油等生产过程中,它可以方便地与被动仪表配套使用。即使是使用电动仪表或计算机控制时,只要经过电-气转换器或电-气阀门定位器将电信号转换为20-100kPa的标准气压信号,仍然可用气动执行器。电动执行器的能源取用方便,信号传递迅速,但结构复杂、防爆性能差。液动执行器在化工、炼油等生产过程中基本上不使用,它的特点是输出推力很大。


在过程控制系统中,执行器由执行机构和自动化调节机构两部分组成。自动化调节机构通过执行元件直接改变生产过程的参数,使生产过程满足预定的要求。执行机构则接受来自控制器的控制信号把它转换为驱动调节机构的输出(如角位移或直线位移输出)。它也采用适当的执行元件,但要求与调节机构不同。执行器直接安装在生产现场,有时工作条件严苛。能否保持正常工作直接影响自动调节系统的安全性和可靠性。

执行器是自动控制系统中的执行机构和控制阀组合体。它在自动化控制系统中的作用是接受来自调节器或计算机(DCS、PLC等)发出的信号,以其在工艺管路的位置和特性,调节工艺介质的流量,从而将被控自动化仪表在生产过程所要求的范围内。

    气动执行器(或调节阀)的正反作用:
正作用:当输入信号增大时,执行器的开度增大,即流过执行器的流量增大。 这种气动调节阀通常称为气开阀。
反作用:当输入信号增大时,执行器的开度减小,即流过执行器的流量减小。 这种气动调节阀通常称为气关阀。
气动执行机构的正反作用:
正作用:当来自控制器(或阀门定位器)的信号压力增大时,阀杆向下动作。
反作用:当来自控制器(或阀门定位器)的信号压力增大时,阀杆向上动作。
控制机构的正反作用(正装或反装):
正作用(正装):阀体直立、执行机构在上方时,若阀杆向下移动时阀芯与阀座之间的流通面积减小,称为正装。
反作用(反装):阀体直立、执行机构在上方时,若阀杆向下移动时阀芯与阀座之间的流通面积增大,称为反装。
