混合式步进电机 20BYG

混合式步进电机 20BYG

产品介绍

型号:20BYG
20系列混合式丝杆步进电机是产品中最小的混合式丝杆步进电机。为工程师提供了一个在有限空间实现精密传动的有效方案。最大推力可达45N。

应用领域

工业:工业控制
运动健康:医疗设备

产品详情

性能参数

电机型号 相电压
(VDC)
相电流
(A)
相电阻
(Ω)
相电感
(mH)
电机重量
(g)
引线数量

电机长度
(mm)
8-2105 2.5 0.5 5.1 1.5 51 4 37.2
8-2205 4.4 0.5 8.8 2.7 74 4 38.1


可选丝杆与步长

丝杆直径
(inch)
丝杆直径
(mm)
导程
(inch)
导程
(mm)
导程代码

行程@ 1.8 °
(mm)*
0.138 3.5 0.0118 0.3 AF 0.0015
0.138 3.5 0.024 0.6096 AA 0.003
0.138 3.5 0.0394 1.0 AB 0.005
0.138 3.5 0.048 1.2192 B 0.0061
0.138 3.5 0.0787 2.0 G 0.01
0.138 3.5 0.1575 4.0 M 0.02
0.138 3.5 0.315 8.0 T 0.04

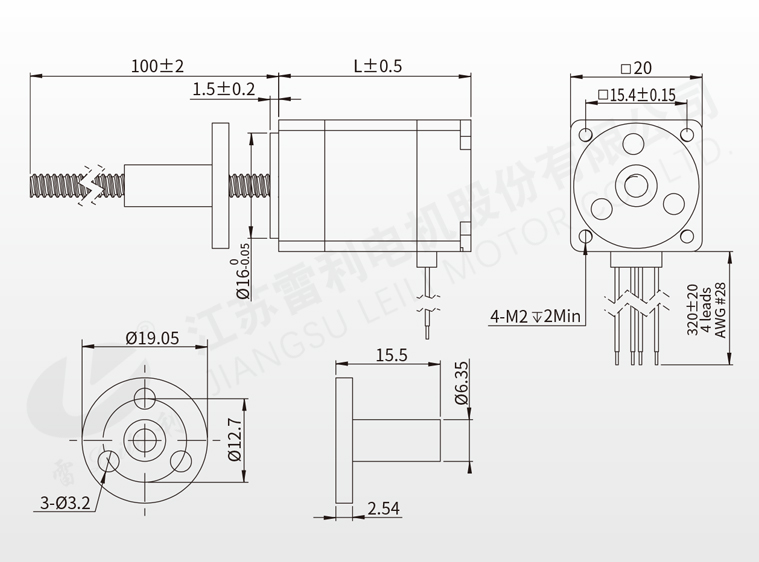

机械尺寸
