混合式步进电机 57BYGH

混合式步进电机 57BYGH

产品介绍

型号:57BYGH
混合式步进电机或HB步进电机是可变磁阻步进电机和永磁步进电机特性的组合。混合式步进电机通过控制脉冲个数来控制角位移量,从而达到准确定位的目的。

应用领域

工业:监控器、OA金融设备、衡器、舞台灯光
运动健康:医疗器械

产品详情

性能参数

电机型号 机身高
(L)
相数

步距角
(整部)
(±5%)
(°)
相电压
(VDC)
相电流
(A)
相电阻
(20℃)
(±5%)
(Ω)
相电感
(0.3V, 1kHz)
(±20%)
(mH)
保持力矩
(2相励磁)
(N·m)
绝缘电阻
(DC500V)
(MΩ)
绝缘耐压
(AC600V
1s 3(mA)
温升
(K)
绝缘等级
57BYGH17-X 41 2 1.8 6 1 6 15 ≥ 0.55 > 100 无电弧击穿 ≤ 80 B
3.75 1.5 2.5 6
3 2.5 1.2 3
57BYGH32-X 56 2 1.8 7.3 1 7.3 30 ≥ 1.2 > 100 无电弧击穿 ≤ 80 B
3.2 2 1.6 6
2.7 3 0.9 2.8
57BYGH53-X 76 2 1.8 2.63 3.5 0.75 1.8 ≥ 1.8 > 100 无电弧击穿 ≤ 80 B
1.75 5 0.35 1.6

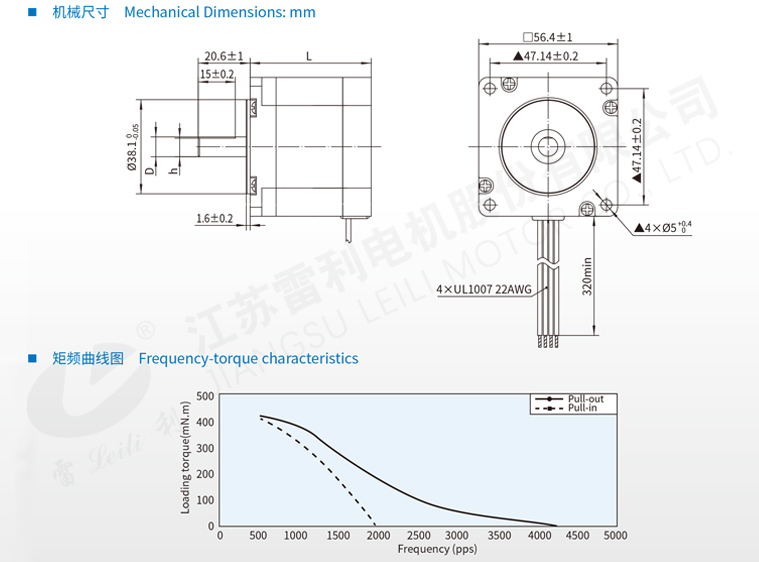

机械尺寸
