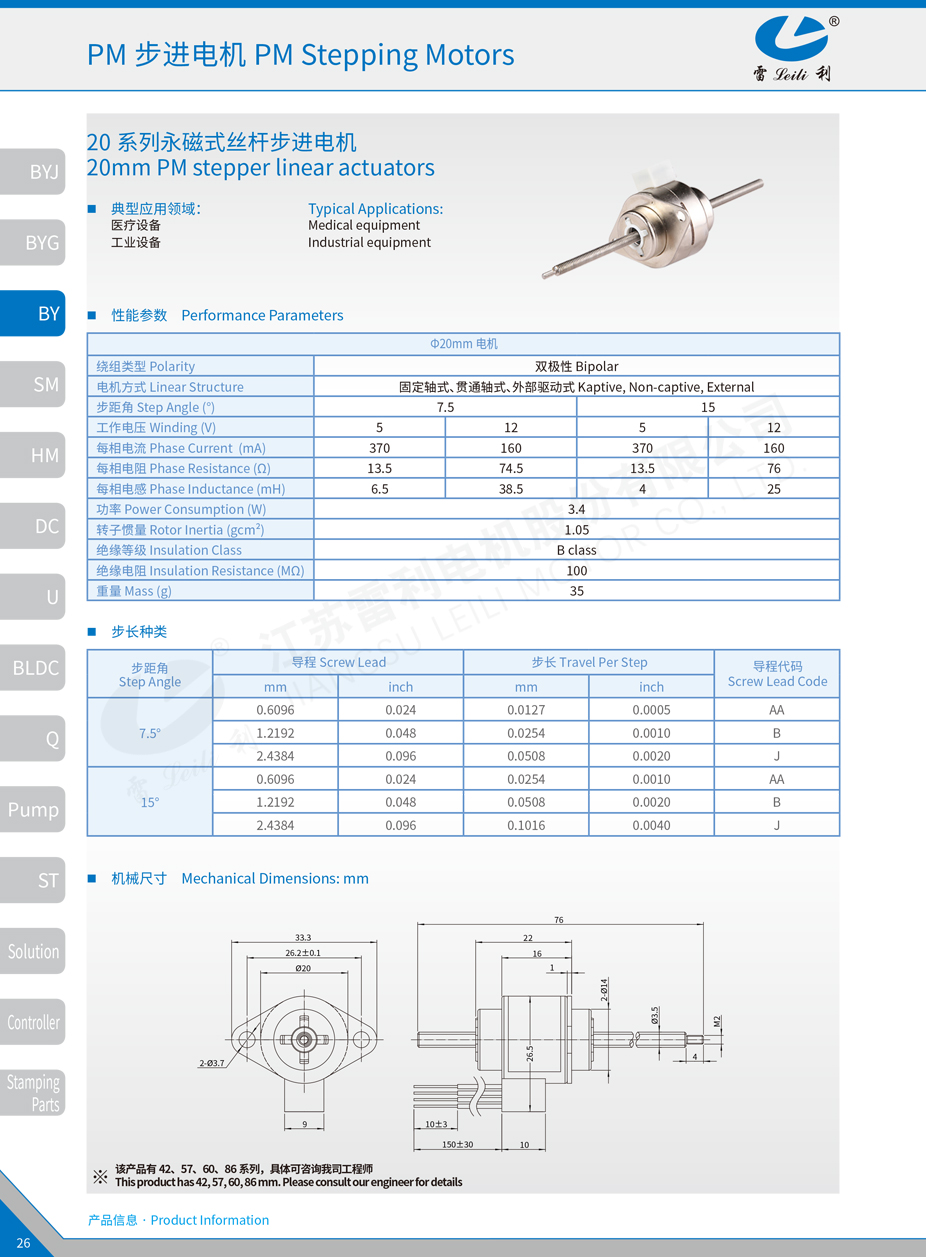

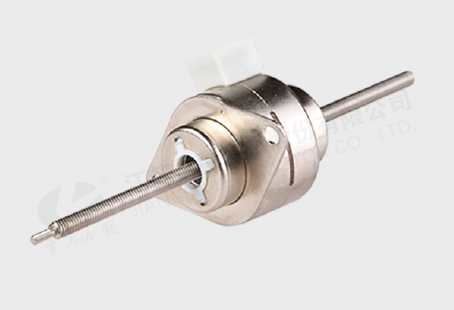

20系列PM永磁式丝杆步进电机

20系列PM永磁式丝杆步进电机

产品介绍

雷利永磁式丝杆步进电机有三种尺寸,外形尺寸分别为20mm,25mm,36mm,每一尺寸有三种结构可选--外部驱动式、贯通轴式和固定轴式。电机最大推力可达115N。

应用领域

工业控制:工业设备
运动健康:医疗器械

可选配零件

温馨提示:
以下产品参数为标准产品,我司可以根据客户的特殊需求做产品的设计、开发及生产。详情请邮件联系marketing@leiligroup.com

产品参数

Φ20mm 电机
绕组类型 双极性
电机方式 固定轴式、贯通轴式、外部驱动式
步距角(°) 7.5 15
工作电压(V) 5 12 5 12
每相电流(mA) 370 160 370 160
每相电阻(Ω) 13.5 74.5 13.5 76
每相电感(mH) 6.5 38.5 4 25
功率(W) 3.4
转子惯量(gcm²) 1.05
绝缘等级 B
绝缘电阻(MΩ) 100
重量(g) 35

步长种类

步距角 导程 步长 导程代码
mm inch mm inch
7.5° 0.6096 0.024 0.0127 0.0005 AA
1.2192 0.048 0.0254 0.0010 B
2.4384 0.096 0.0508 0.0020 J
15° 0.6096 0.024 0.0254 0.0010 AA
1.2192 0.048 0.0508 0.0020 B
2.4384 0.096 0.1016 0.0040 J

机械尺寸
