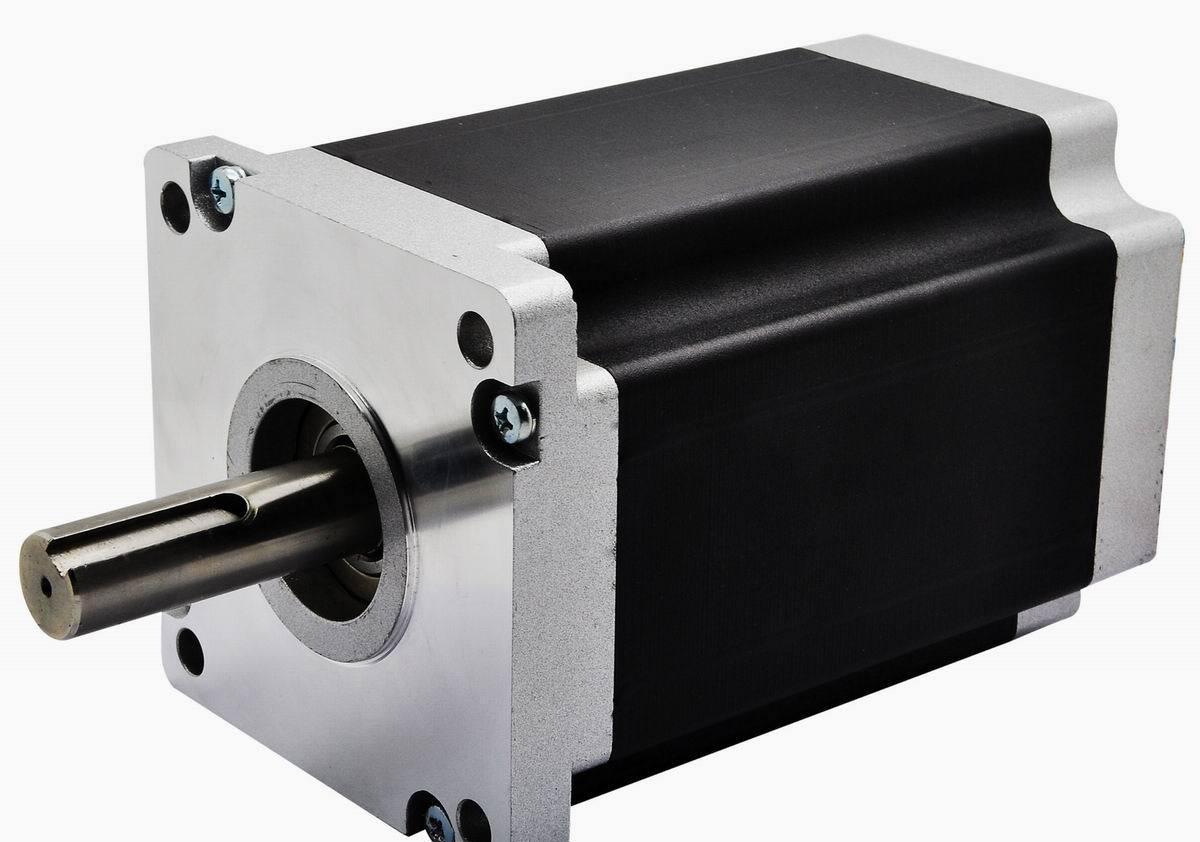

HB步进电机

产品详情

详细描述

  HB步进电机结构为两个导磁圆盘中间夹着一个永磁圆柱体轴向串在一起,两个导磁圆盘的外圆齿节距相同,与前述的VR型可变磁阻反应式步进电机转子结构相同,其两个圆盘的齿错开1/2齿距安装,转子圆柱永磁体轴向充磁一端为N极,另一端为S极。


此种电机转子与前面叙述的PM型永磁步进电机转子从结构来看,PM型转子N极与S极分布于转子外表面,要提高分辨率,就要提高极对数,通常20mm的直径,转子可配置24极,如再增加极数,会增大漏磁通,降低电磁转矩;而HB型转子N极与S极分布在两个不同的软磁圆盘上,因此可以增加转子极数,从而提高分辨率,20mm的直径可配置100个极,并且磁极磁化为轴向,N极与S极在装配后两极磁化,所以充磁简单。



与转子齿对应的定子极,主极内径有与转子齿节距相同的小齿,与转子齿的磁通在气隙处相互作用,能产生电磁转矩。此种转子的步进电机在近期被广泛应用。
混合式步进电机分三种:永磁式(PM) ,反应式(VR)和混合式(HB)。反应式步进一般为两相,转矩和体积较小,步进角一般为7.5度 或1.5度;永磁式步进一般为三相,可实现大转矩输出,步进角一般为1.5度,但噪声和振动都很大。在欧美等发达国家80年代已被淘汰;混合式步进是指混合了永磁式和反应式的优点。 混合式(即HB型)步进电机有两相、三相、五相式,转子因与相数无关,而采用相同转子,本文以两相HB型混合式步进电机为例加以说明。HB型的名称由其转子结构得来,其转子是PM型永磁步进电机与VR型变磁阻反应式步进电机转子的复合体,故而也称此类电机为为混合式步进电机。 本文主要介绍HB型混合式步进电机的结构和工作原理,具体的跟随小编来了解一下。 HB型混合式步进电机的结构 HB型混合式步进电机结构为两个导磁圆盘中间夹着一个永磁圆柱体轴向串在一起,两个导磁圆盘的外圆齿节距相同,与前述的VR型可变磁阻反应式步进电机转子结构相同,其两个圆盘的齿错开1/2齿距安装,转子圆柱永磁体轴向充磁一端为N极,另一端为S极。 此种电机转子与前面叙述的PM型永磁步进电机转子从结构来看,PM型转子N极与S极分布于转子外表面,要提高分辨率
