PDF下载产品参数
单极性驱动
双极性驱动
| 电机型号 | 步矩角 (°) |
相电压 (VDC) |
电流 (A) |
电阻 (Ω) |
电感 (mH) |
保持转矩 (mN.m) |
运行转矩 (mN.m) |
启动频率 (PPS) |
运动频率 (PPS) |
重量 (Kg) |
总高 （mm） |
| 42BYGH15-1 | 1.8 | 12.3 | 0.28 | 44 | 21 | ≥160 | ≥120 | 1700 | 2700 | 0.2 | 34 |
| 42BYGH22-1 | 1.8 | 3.6 | 0.8 | 4.5 | 4 | ≥235 | ≥170 | 1600 | 3600 | 0.3 | 40 |
| 42BYGH22-2 | 1.8 | 9.6 | 0.53 | 18 | 15 | ≥260 | ≥130 | 1600 | 2500 | 0.3 | 40 |
| 42BYGH30-15 | 0.9 | 2.2 | 2 | 1.1 | 0.9 | ≥313 | ≥160 | 2000 | 3000 | 0.42 | 48 |
双极性驱动
| 电机型号 | 步矩角 (°) |
相电压 (VDC) |
电流 (A) |
电阻 (Ω) |
电感 (mH) |
保持转矩 (mN.m) |
运行转矩 (mN.m) |
启动频率 (PPS) |
运动频率 (PPS) |
重量 (Kg) |
总高 （mm） |
| 42BYGH15-3 | 1.8 | 12 | 0.4 | 30 | 37 | ≥255 | ≥200 | 2200 | 3500 | 0.2 | 34 |
| 42BYGH22-3 | 1.8 | 87 | 0.87 | 3.3 | 5 | ≥235 | ≥190 | 2500 | 6000 | 0.3 | 40 |
| 42BYGH9-1 | 1.8 | 3.2 | 1.7 | 3.1 | 4.5 | ≥310 | ≥260 | 1800 | 400 | 0.3 | 27 |

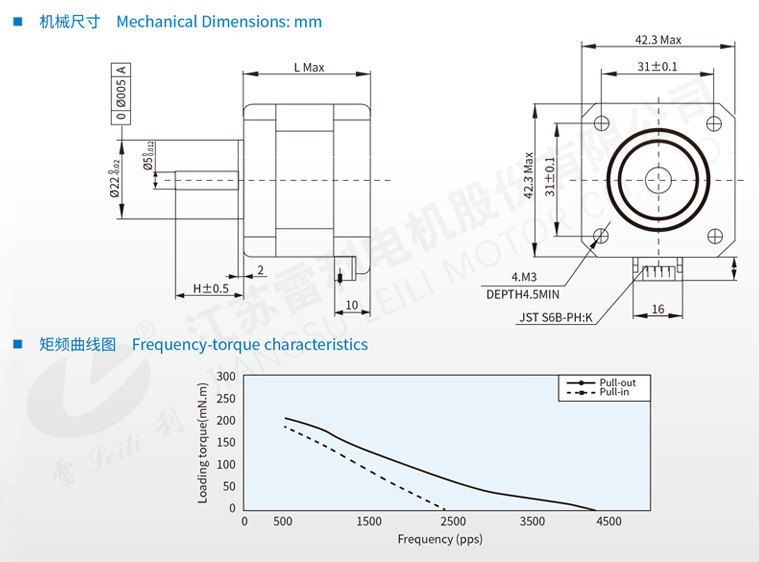

机械尺寸
