永磁步进电机

产品详情

详细描述

   常用的步进电机从原理上讲,分反应式步进电机和混合式步进电机两种,反应式步进电机能拆,混合步进电机千万别拆,一拆就悲剧,轻者扭矩打对折,重者完全成摆饰。主要是混合式的运用了强磁铝镍钴材料,这种材料是耐高温的,高温不退磁,在出产时分把它充到饱和状态了,假如拆开了,磁路不再闭合,磁芯会削弱,需求特别的充磁设备,普通人无法解决的,假如运用了钕铁硼材料的,拆开一般问题不大。




永磁混合式步进电机(常见的1.8度、0.72度的)转子不能拿出来,否则会退磁的。除非你有充磁机从头充磁。

早年听过一种说法,修补机械表头时,磁铁拿出来后要用软铁短路NS极,这样不会失磁,可是步进电机这样操作还是有点费事的,毕竟比较精密。

假如一定要拆,预备好磁“短路”工具即可。同样道理拆指针式万用表,磁路拆开导致磁密下降,表头的灵敏度会下降,形成差错非常大,同样是用磁“短路”的办法拆。有必要拆开磁路时,应该事前“磁短路”,即用软铁材料搭在磁铁的两个磁极上,使磁通从软铁资猜中经过而不下降,才可以拆开磁空隙。装回去时,也是先装好磁空隙,再去掉“磁短路”。不过,有时“磁短路”很困难,关于步进电机来说,“磁短路”运用的工具内径一定要与电机定子内径相等,只允许几丝差错,此工具即便在车床上加工也是比较困难的。

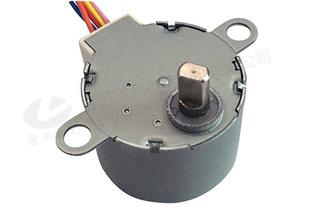

永磁步进电机,也叫PM步进电机。转子采用永磁磁钢。这种步进电机定子采用冲压方式加工成爪型齿极,转子采用径向多极充磁的永磁磁钢。这种电动机成本低廉。
原理:利用线圈电流方向产生磁场与转子磁场相互排斥,从而使电机正转/反转。
永磁式步进电机分为2相,4相,转矩和体积较小,步进角有以下几种:5.625°/7.5°/11.25°/15°,电机里有转子和定子两部分:一般定子是线圈,转子是永磁铁;也可以是定子是永磁铁,转子是线圈。

永磁步进电机的转子使用永磁材料,通过转子和定子之间同性相斥异性相吸原理不断进行运转,一般为内转子型电机,圆柱形转子的外表面均匀分布着N、S极(外表面无齿)。永磁步进电机一般为两相,扭矩和体积小,步进角一般为3.75度,7.5度,15度或18度等。鸣志永磁式步进电机(PM电机)广泛应用于许多创新应用,包括:办公设备,摄影系统,光电设备,阀门控制,ATM设备,数控机床,自动绕线机,仪器仪表和医疗设备。
